油品储运VOCs气体泄漏检测方案

需求背景：

   挥发性有机污染物，简称VOCs。是造成大气污染、损害人体健康的主要元凶。通过参与大气光化学反应，产生大量O3污染，特别是进入夏季，随着温度的升高，进入全年VOCs防控的关键节点。遍布各地的加油站、加气站在提供交通出行的化石燃料情况下，也会产生大量VOCs气体，生态环境部《2020年挥发性有机物治理攻坚方案》要求强化油、气储销环节的VOCs检查，实现减污降耗增效。

中国跃升世界第二大经济体，随之增长的是能源消费需求，尤其是石油能源。然而，由于其自身的特性——易挥发，石油能源在生产、储存、运输、销售、使用等诸多环节中容易发生泄漏。一旦发生，泄漏的油气不仅造成经济损失，还会破坏生态环境以及引发安全事故。

应用场景： 油气储运销环节快速查找VOCs泄漏点

文件及标准依据：

《石化企业泄漏检测与修复工作指南》（环办〔2015〕104号）

《工业企业挥发性有机物泄漏检测与修复技术指南（征求意见稿）》环办标征函〔2020〕47号

《加油站大气污染物排放标准（GB 20952-2020）》

《储油库大气污染物排放标准（GB 20950-2020）》

《油品运输大气污染物排放标准（GB 20951-2020）》

实现效果：

针对油气储运销排查点位众多、点位隐蔽、快速准确查找到泄漏点位的需求，公司以下两款产品组合可快速准确完成这项任务。

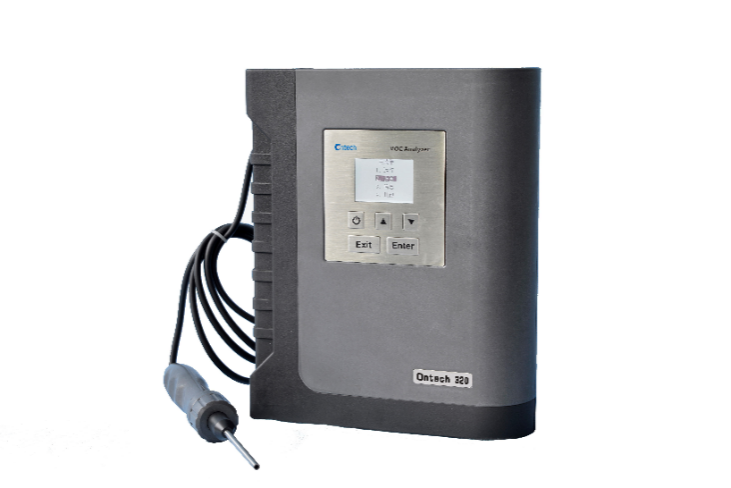

Ontech 320便携式挥发性有机气体分析仪，适合于现场挥发性有机气体泄漏筛查及无机异味气体溯源排查。紧凑的结构设计，便于工业现场随身携带。

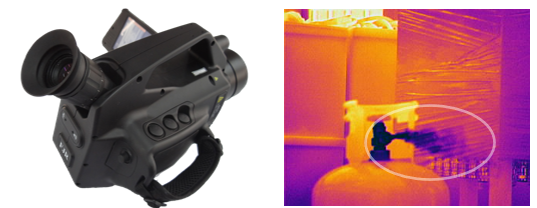

GIR320红外成像 VOCs气体检漏仪，采用320×256中波制冷红外探测器，实现多传感器隔合，能够实现快速扫描大片区域，对泄漏位置进行实时准确定位，适合于泄露检测、无组织排放及油品储运中远距离、非接触、快速查找气体泄漏点位。

方案特性：

在油品储运销的过程中存在诸多泄漏点位需要排查：

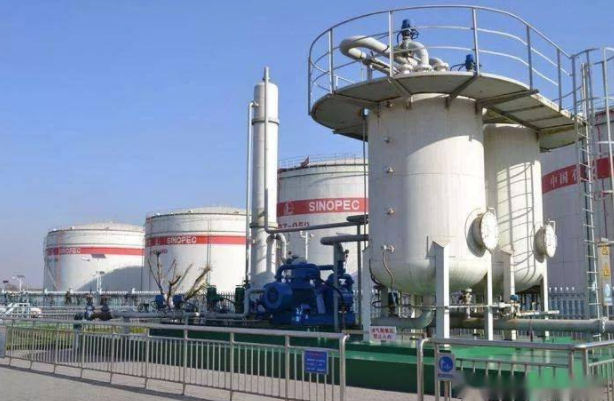

1、储油库排查

浮盘附件的开口（孔），除采样、计量、例行检查、维护和其它正常活动外，应密闭；

自动通气阀在浮盘处于漂浮状态时应关闭且密封良好；

边缘呼吸阀在浮盘处于漂浮状态时应密封良好。

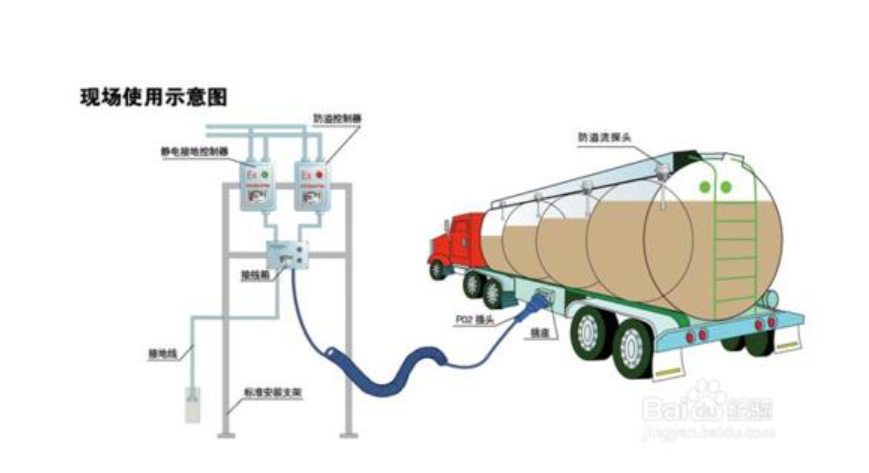

2、储油库发油排查

底部发油快速接头和油气回收快速接头应采用自封式快速接头，

盘边缘密封不应有破损，灌装鹤管与铁路罐车灌装口（人孔）应密闭。

与发油设施配套的油气收集系统可能发生泄漏的部位，特指油罐车底部发油油气回收快速接头、铁路罐车顶部浸没式发油密封罩、油船油气回收管线法兰。

3、收油控制要求

通过汽车罐车收油，应采用密闭泵送或自流式管道系统，收油时从卧式储罐内置换出的油气应密闭回收到汽车罐车内。

通过铁路罐车收油，除拆装灌装鹤管之外的时段，收油鹤管与铁路罐车灌装口（人孔）应密闭。

通过油船收油，输油臂应与油船输油管线法兰密闭连接，油船油仓保持密闭。

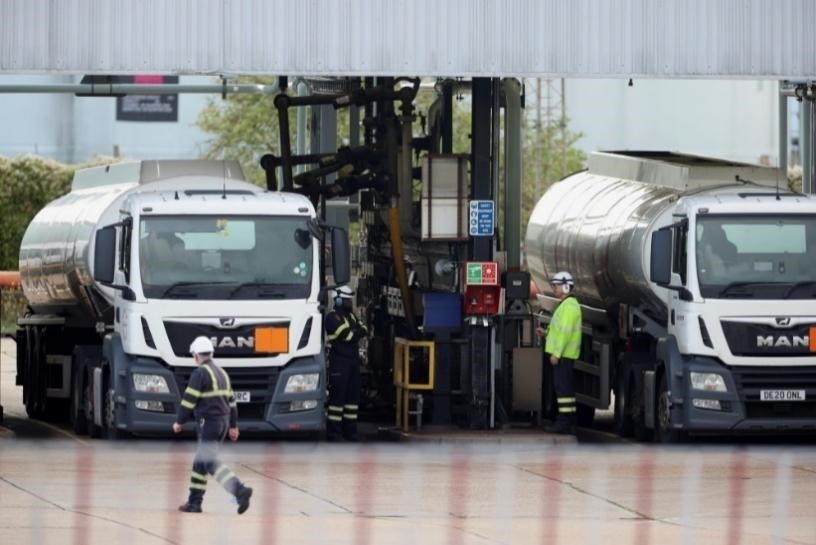

4、运输工具油气密封点

汽车罐车油气回收耦合阀、油罐车人孔盖、油船油气回收管线法兰盲板。

底部发油，灌装鹤管与汽车罐车底部接口。

油气回收系统包括油气回收耦合阀、油气回收阀、通气阀、气动联锁阀、密封盖、控制管路和连接管路等。

油气管线和所连接的法兰、阀门、快接头以及其他相关部件在正常工作状况下应保持密闭。

5、加油站

人工量油口端盖、卸油口、油气回收口盖帽、集液罐管口、加油机油气回收管和阀门处、排放管压力/真空阀(关闭状态时)、与油气处理装置连接的管道连接法兰、阀门等部位以及在卸油过程中应与油品运输汽车罐车等卸油工具密闭连接的接口、管道等点位。
